ミッドレンジなのかな？安価でシステムがそろう3D-CADである
Solidworksを使われている方も多いと思う。
時々、説明資料作成で新しい製品構成などを示す絵を作るために
Solidworks搭載のレンダラー（MODOと同じエンジン）を
使う時もあると思う。
これが非常に使いづらい。MaxwellRenderのプラグインを
使っても大して使いづらさは変わらない。
そのため、MODOやLightwaveなどでレンダリング
したいなぁって思ってる人も多いと思う。
スマートなやり方は、MODOのプラグインを使って行う方法だと
思うがプラグインが高価。使う頻度は少ない。
しかし、SolidworksデータをOBJ等の3DCGアプリで取り扱える
データに変換できれば高価なプラグイン無しでも連携が可能
である。
でも、残念なことに

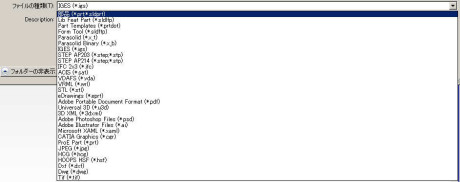

Solidworksには標準でIGESやDXF・STL出力等は装備されているが
OBJ形式書き出しは搭載していない。
そこで、調べてみると有料で高価なプラグインはあるが
フリーでプラグイン形式のOBJ形式書き出しツールを見つける
ことができなかった。
しかし、フリーのOBJ形式書き出しマクロは存在した。
そこで、このフリーのOBJ形式書き出しマクロの使い方を
記事として載せます。
（マクロ：VBAですね）
マクロは下記の掲示板から入手でき
完成までに苦労されていることがわかる。
フリーでマクロを作っていただき、感謝感謝です。
ここの掲示板にマクロがあります。
マクロの設定はSolidworksを使ってる方はわかると思います。
「ユーザー定義」→「コマンド」→「マクロ」
→「新規マクロボタン」ですね。
入手したマクロに添付の画像ファイルをアイコンとして設定し
このようなアイコンが追加されます。
このOBJアイコンをポチッとすれば開いているモデルが
OBJ形式に変換され、開いているモデルと同じフォルダに
新たなフォルダが作られて保存されます。
なんと！MTLファイルも書き出されるのでSolidworks内で
表面材質等を設定しているとある程度は反映されるみたい。
操作手順ですが、

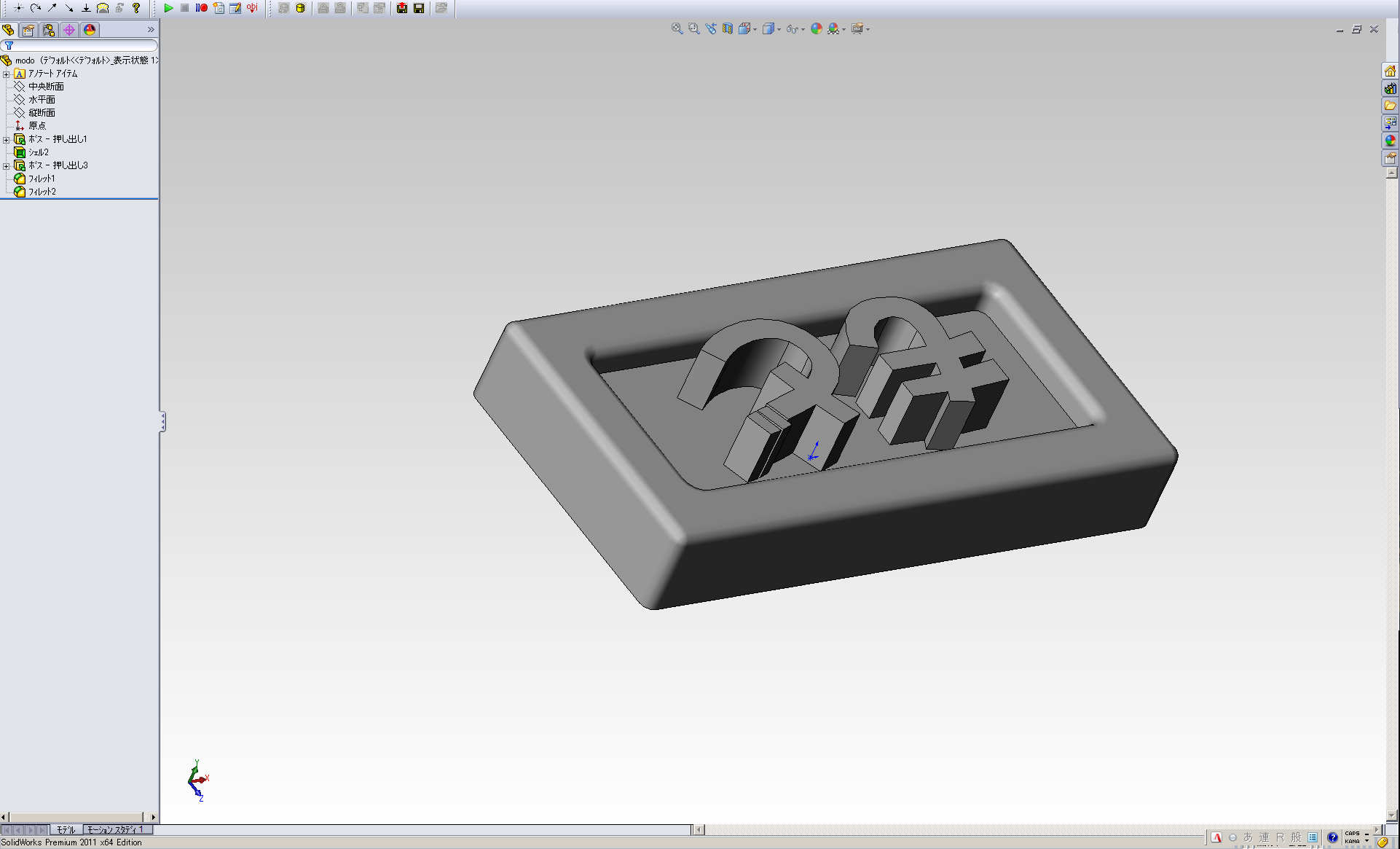

１．OBJ形式に変換したいSolidworksのモデルを開く。
２．OBJ変換アイコンをクリックする。

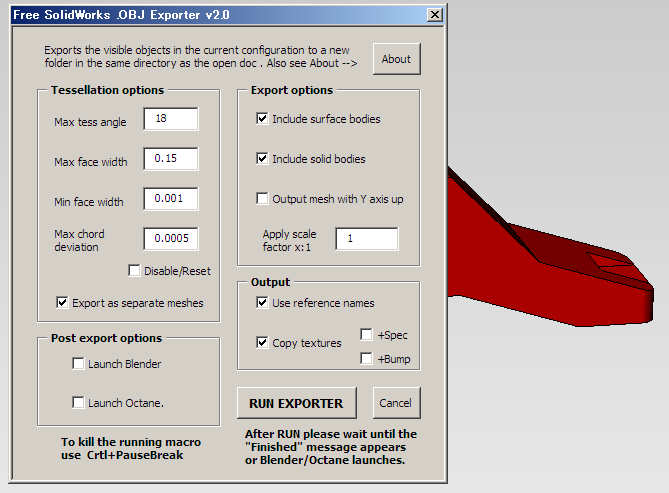

３．変換設定ウインドウが開くので好きな値に設定する。
４．RUN EXPORTERボタンをクリックする。
５．しばらく待つと[finish]って表示されます。
これだけです。
あとは、Solidworksモデルの保存場所と同じフォルダに
新規にフォルダが作られているので
そこに保存されているOBJファイルとMTLファイルを
取り出してください。
ちなみに三角ポリゴンに変換されます。

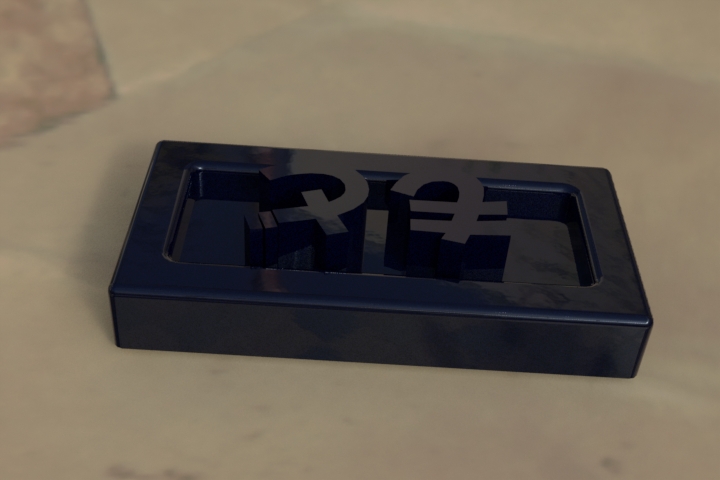

MODOに取り込んでレンダリングできます。
